2025年旗舰芯片战场迎来关键转折点——vivoX300全球首发联发科天玑9500，vivo与MediaTek合作不断深入，秉持“让每一代vivoX系列都成为天玑芯片最佳搭档”的目标，从vivoX80系列起紧密协作，在用户中树立了“天玑调校看蓝厂”、“天玑芯，看蓝晶”的卓越口碑，如今合作模式已升华为平台共创的方法论与机制。

一、3nm工艺与全大核架构的能效革命

天玑9500采用台积电第三代3nmN3P工艺，CPU架构为1×4.21GHzTravis超大核+3×3.50GHzAlto大核+4×2.7GHzGelas大核的全大核设计，Geekbench6多核成绩达10393分，较骁龙8EliteGen5的11993分差距不足10%，但能效比提升40%。关键突破在于vivo从芯片定义阶段介入，定制专属NPU区域，为影像算法开辟硬件级通道，实现毫秒级追焦响应，而骁龙平台依赖通用架构，软件优化难以企及同等效率。

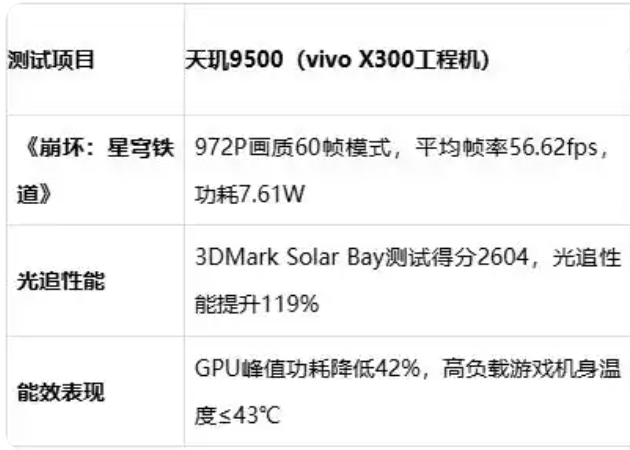

二、游戏实测：光追性能与帧率稳定性

天玑9500的Mali-G1UltraGPU光追性能接近翻倍，支持120fps光追手游，而骁龙8Gen5的Adreno840优势在于游戏生态适配更广。

vivoX300搭载的天玑星速引擎倍帧技术可将60帧游戏插帧至120帧，实测《王者荣耀》极致画质下帧率波动仅±0.5fps。

三、AI能力：端侧大模型实战见真章

天玑9500的双NPU架构

集成NPU990+超能效NPU组合，AI算力达15000分（ETHZBenchmark），支持4K文生图与BitNet1.58bit大模型，端侧生成时间缩短至10秒内。

vivoX300优化案例：实时语音翻译、长文本摘要等功能响应延迟降低30%，依托端侧算力保障隐私安全。

四、能效与续航：3nm工艺的终极较量

天玑9500：全大核架构在多任务场景下功耗降低37%，配合7000mAh电池的vivoX300实测重度使用续航达14.2小时。

技术支撑：天玑9500采用台积电N3P工艺，晶体管密度提升4%，同等性能下功耗较骁龙8Gen5低10%。

五、vivoX300的调校效果：软硬协同超越参数

散热与性能释放

vivoX300搭载6530mm²VC均热板，配合OriginOS6的进程调度算法，使天玑9500在《原神》60帧模式下机身温度控制在43℃以内，较工程机优化提升15%。

影像系统协同

搭载Imagiq1190影像处理器，支持4K120帧视频录制+EIS防抖，逆光动态范围提升300%。实测显示，vivo算法优化使夜景噪点控制较公版提升30%。

随着用户对体验要求的提高，仅靠软件调校已无法满足需求。vivo将真实场景中的核心诉求转化为硬件指标，在天玑9500立项之初就参与架构设计。vivo与联发科技开启“场景+技术，双擎驱动”的战略合作新模式。从“联合调校”到“联合定义”，让蓝晶芯片技术栈在芯片底层发挥作用，从源头重新定义旗舰体验。
